DIY-自己動手做-20吋液晶電視燈管故障更換成LED背光燈條

這臺LCD液晶電視是Horng修好的第一臺液晶電視，剛拿到時沒有腳座，現在的腳座是利用其它臺的改裝而成，使用幾個月後，斷斷續續出現背光源點燈等不亮的情況，最後變成要開關電視幾次後才會點燈成功，然後出現電視節目畫面，其實LED背光燈條買回來已經好幾天，但都沒有勇氣直接更換，因為怕失敗後沒電視看。

上個月初BBTV來電說要來裝第二臺數位機上盒，但要等到中旬才能來裝
(去年裝第一臺時說數位機上盒缺貨，只能先裝一臺，而家裏的液晶電視是AV接線)
，裝上第二臺機上盒那就有電視備機可用(是先用電腦LED螢幕HDMI接線)，好吧！那就等吧！

後來想想BBTV這招一次裝一臺機上盒並不是缺貨(去年裝第一臺機上盒時有問工程人員，他說沒缺貨)，而是為了綁駐客戶吧！因為這兩年有線電視已經開放跨區經營，而且從原本的小分區變成更大的區域，有線電視經營戰國時代又來了，一年安裝一臺數位機上盒可以綁約一年，BBTV算盤打的真精。

廢話真長，該回到正題了，LED燈條是網路上買的＄220元，這次沒有找最便宜的買，而是找最近的店家買，直接到店裏取貨(Horng幾乎每週都會到那店家附近，所以自取最省錢)，在第二臺數位機上盒裝好幾天後，才更換電視燈條，不過換LED燈條時，因為舊線路八條控制線，但不知接腳定義，所以當下並沒有完成接線，又過了幾天收集完資料後才測試接腳，找出各接腳的定義，所以是拆2次電視背蓋才完成接線的，當下也一併更換掉主板上一個爆掉的電容器，這樣電視應該可以撐久一點才是。Horng 20170815 2215

左側點燈不亮，右側點燈有亮

LED燈條及電源板

拆下了的燈管一組3燈管，螢幕上下各有一組

LED燈條與拆下來的燈管

左側是LED燈條的電源板，右側是原來電視螢幕燈管的高壓板

(0V)

由左至右

LED灯條電源板接腳 1,2           3                  4       5,6
                                    輸入    點燈按鈕   亮度調整   接地
                               ＋(10~30V) PB(＋5V)       ADJ       -(0V)

舊高壓板接腳 1 2 3               8         7    4 5 6
(舊線色12345678黑棕紅橙黃綠藍紫)
                               ＋(12V)            PB               ADJ        -(0V)

1.接腳判斷先找出接地線(對螺絲孔量測短路或是電容器負極)

2.再找出＋12V電源(輸入)及其它接腳(送電後電表黑棒接接地，電表紅棒＋量測電壓值)
＋12V爲輸入接腳
＋5V爲PB(按on/off時電壓會＋5V/0V)
調整亮度設定時電壓會變化爲ADJ接腳

電視螢幕的邏輯板（電視主板）

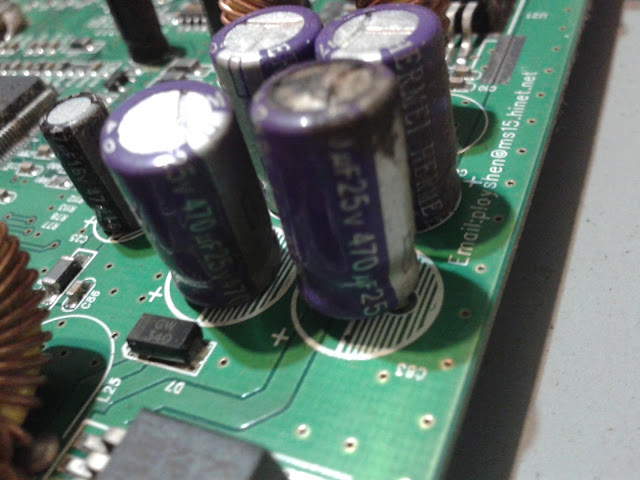

電視螢幕的邏輯板（電視主板）上的爆漿電容器

更換電容器比較

更換LED燈條完成後電視畫面

2017年8月1日星期二

DIY-自己動手做-5臺電風扇故障維修

本來想說電風扇維修很容易，不太想發網誌的，但是一次修5臺就來發佈一下好了

第1臺故障的狀況是不管切換開關切到那一段速，扇葉都只有很慢很慢的的轉

剛壞掉時有拆開護網來看看有沒有卡住，用手直接轉扇葉很順很順，也轉的很快，有時遇到轉不快是卡卡的，轉子在軸承處過熱卡住，不然就是按鍵接點卡灰塵或綿絮，所引起的，但這臺都不是，看起來是啟動不良，所以就直接把啟動電容給換掉了，換完後再試時，各段轉速都正常了，但是讓電風扇左右搖擺時，卻會失速，所以把馬達側的電線給拉長一點，並檢查線路中接觸，沒發現什麼異常後，就直接組回去試吹30分鐘左右都正常，5臺電風扇約花了2.5小時拆解檢修。Horng 20170806 1610

啟動電容器故障

換一個啟動電容器及將馬達線拉長一點

試吹測試

第2臺故障的狀況是扇葉有時轉不起來，有時又可以正常轉動
本來以爲是馬達轉子軸承處失油所致，但要拆開開馬達前後蓋螺絲時，才發現4根螺絲都是鬆的，馬達前後蓋螺絲沒鎖緊會造成轉子軸心偏心卡卡的，那就難怪了有時轉不起來，有時又可以正常轉動，既然都拆開馬達的當然順手把轉子軸承處加牛油潤滑一下，組裝回去試吹30分鐘左右都正常。

螺絲起子所指處馬達前後蓋螺絲沒鎖緊

馬達轉子軸承處加牛油潤滑一下

潤滑油脂-牛油

轉子軸心潤滑後

試吹測試

第3臺故障的狀況是扇葉轉起來有異音
這臺很明顯的是馬達轉子軸承處失油所致，拆開馬達把馬達轉子軸心在軸承處清一清並加牛油潤滑一下，組裝回去試吹30分鐘左右都正常。

拆解電風扇馬達，取出馬達轉子

取出馬達轉子，軸心軸承處潤滑

試吹測試

第4臺故障的狀況是扇葉轉不起來
這臺也是很明顯的是馬達轉子軸心在軸承處失油所致，造成馬達轉子軸心卡住，拆開馬達轉子軸心把軸承處清一清並加牛油潤滑一下，組裝回去試吹30分鐘左右都正常。

嚴重失油的轉子軸心

清潔潤滑後的轉子軸心

試吹測試

第5臺故障的狀況是扇葉轉起來有異音
這臺跟第3臺一樣有異聲的，所以一樣拆開馬達轉子把軸心在軸承處清一清並加牛油潤滑一下，組裝回去試吹30分鐘左右都正常。

拆開馬達

取出轉子，軸心潤滑

試吹測試

2017年7月30日星期日

DIY-自己動手做-腳踏車輪框車鼓線斷更換

這臺腳踏車是鄰居不要的，因為前/後輪輪框車鼓線斷了好幾根， Horng想說修理看看，以前有換過另一台的腳踏車車鼓線但是以失敗收場，那次組起來後輪框變形，而且不會調整，所以這次先更換前輪的車鼓線來試試看，找來另一個車輪拿來拆車鼓線，把原本故障斷線的拆掉，換上備胎的，後來花了一個晚上把整個前輪的車鼓線全部換掉了。

當鎖緊車鼓線後，發現車輪又變形了，隔幾天後上網搜尋資料後，看看別人怎麼處理車輪變形的狀況，發現工欲善其事必先利其器，不能只靠一般的手工具，車輪變形是可以調整的，遂一邊跟同事借專用工具，一邊也再找另一個車輪拆車鼓線，當專用工具借到後，便將後輪的變速齒輪盤拆下來，使用車鼓線調整工具來拆換車鼓線，這次就比較容易拆換了而且因為是拆一根裝一根，所以車輪比較沒變形。

再隔幾天後，又花了一個晚上來調整前/後輪車輪的變形量，這次終於成功了，這次的經驗是換車鼓線最好是拆一根換一根後直接鎖緊，這樣可以維持車輪匡與車鼓線間的張力平衡，減少之後的變形量，校正調整時就比較省時間。Horng 20170806 1432

前輪車鼓線約斷了11根

後輪車鼓線約斷了5根

車鼓線斷無法騎乘的腳踏車

換完車鼓線後變形的車輪框

調整後腳踏車

調整後腳踏車後輪

調整後腳踏車前輪

2017年3月31日星期五

DIY-自己動手做-20170331結束屋頂農場

網誌只發佈到2月份，還是事後補的，沒關係，現在來補篇3月份的吧！

2/25日發現了屋頂，之前二樓客廳天花板漏水的部分又再次的濕掉了，這表示去年所作的防水，在約8個月左右的時間，不敵風吹雨林和日曬地震所造成的影響，一場連續性的大雨過後，雨水又再次的入侵了二樓客廳天花板，當下便決定要減少屋頂農場的面積，所以很快地在隔日結束掉上一件事，也就是上一篇網誌所寫的內容.

為了減少屋頂農場的面積，整整花了3週的時間整理及溝通，最後在母親的同意下，結束屋頂農場所有的堆積物，在假日或下班後慢慢的淨空，因為時間正好在雨季，沒下雨天氣好的時候才好施作，其中土壤都送給後後面的幾家新住戶，鐵製品與塑膠製品則賣給了回收場，不能回收處理的，則丟給垃圾車處理或堆放在大型傢俱暫放處.

其中跟母親溝通期間，母親每天早上都會變，今天說那5個大浴缸都拿掉好了，留下小盆的就好，隔天又會說，最前面的浴缸留下一個跟小盆的那幾個，再隔一天又說全部都拿掉好了，一連好幾天，天天都不一樣，Horng知道，阿母您捨不得屋頂農場就這樣廢除了，但是您又想到去年一樣是這個時間點，兒子們在屋頂上為了作防水，搞了好幾個月的時間，所以您更不捨的讓兒子那麼辛勞，最後答應讓Horng把屋頂農場結束掉，全部的東西都清空處理掉.
Horng 20170806 1036

去年某個時間的照片

今年淨空後的照片，只剩瓜棚 (兼作曬衣場）

已修補過防水層

在1樓/2樓種了近4個月的絲瓜，7月底終於爬到屋頂了

2017年2月26日星期日

DIY-自己動手做-二樓後段天花板漏水裂痕整修

　　這天，Horng忽然手癢，拿起了榔頭就開始對著住家二樓後段的天花板漏水裂痕給敲下去，表面雖然看似幾條漏水裂痕，但是不敲還真的看不出來，內部鋼筋早就鏽蝕嚴重，混泥土早已剝離開來了，這下可好，又是一件不小的工程了，這一敲的舉動，害的本來快要完成的過年前大掃除，要暫停下來了，而且又會搞的更髒更亂，但是都起頭給敲下去了，哪有忽然又踩煞車的事，只好先不管其它的事，硬是把它繼續搞下去，早晚都要處理的，而且也正好趁著過年前/後，才有空可以接著處理，可以將工期縮短一點。

1/13 打除水泥1天
1/15 打除水泥1天
1/17 備料借電焊機＋取砂1天 0900~1600
1/20 綁鋼筋電焊(0830~1100)＋上防鏽漆1天 (1310~1800)
1/21 打除水泥 (1600~1800)
1/22 濾砂半天＋補水泥半天 (0800~1830)
1/29 補水泥(0900~1900)(+萬年共２人)
1/30 補水泥(1000~1100)(+萬年共２人)/(1430~1700)(+萬年共２人)/(1930~2030)
2/7 打除水泥(後陽台)(0900~1200)
2/8 補水泥 (後陽台)(0900~1200)(1640~1740)
2/9 補水泥 (後陽台)(0900~1000)(1530~1630)
2/10 補水泥 (0900~1250)(1400~1800)(1900~0040)
2/11 弄平修補水泥 (0900~1240)＋除掉剝落的水泥漆 (1320~1430)
2/26 修補處全部上水泥漆 (1415~1820)

使用材料數量如下列：
1.50公斤水泥約1包(NT175元)
2.20公斤易膠泥約1.5包(庫存品，"萬年"以前贊助的）
3.含鋅底漆１公升(NT500元）約3/4罐
4.香蕉水50元約1/4罐
5.細砂約 6包(取自大自然）
6.焊條數根(跟電焊機一起借來的）
7.水泥漆 (以前剩下的）
8.鋼筋數根( "萬年"之前贊助的）

本次打除水泥塊約裝袋10包8分滿，這次施工因為有之前二樓客廳天花板的經驗，在加上水泥剝落的比較深，綁鋼筋電焊時比較容易處理，可以側銲，電焊補強的時間比上次快多了。
Horng 20170410 2208

這張是施工到一半才想拍的，照片的下半部是只看到一些裂痕，

但敲下去之後就變成下一張這種模樣了，後面的每一照片原本的樣子都是像這一張一樣
